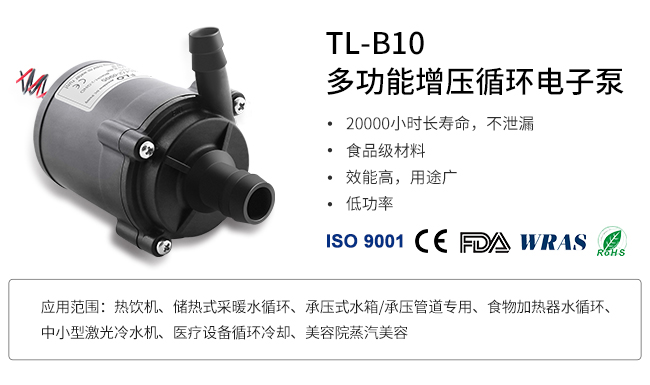

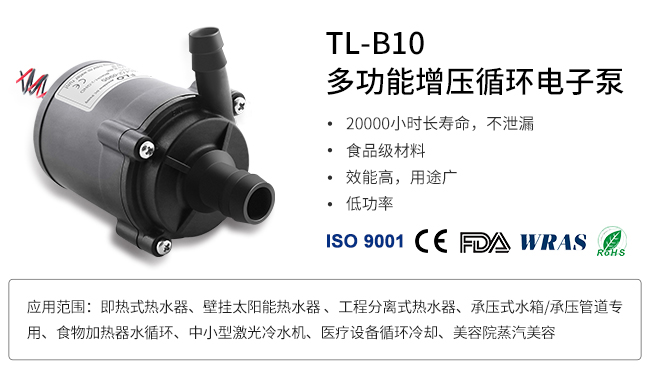

■ 概观
TL-B 系列是微型无刷直流磁驱离心泵，此系列的水泵设计结构紧凑，轻便且非常的静音。 包含无泄漏的静态密封，宽范围操作电压，性能稳定，长寿命，食品级材料，耐高温等多个特点。
无刷直流水泵特点：
无刷直流水泵运用：
无刷离心泵专业设计用于常用的，商业的和工业的各种运用，水泵循环运用的理想选择。可以用于纯净水，海水和其他各类与水泵材料相兼容的与水粘度相似的液体
无刷直流水泵更多应用：
注意事项：
1. 禁止正负极反接（特殊定制除外）
2. 如有掉落或剧烈振动，请勿使用
3. 禁止使用含杂质或磁性微粒的液体
4. 液体温度不能高于80°C （高温型号除外）
5. 禁止使用酸性或碱性液体（特殊定制除外）
无刷直流水泵特点：
1.先进的磁驱技术，静密封，无泄漏
2.可长时间连接24小时工作
3.高性能的ECM无刷电机，长寿命20000小时
4.电机优化设计，低功率，低启动电压12V
5.无噪音的石墨轴承
6.防水等级：IP68 (B10可订制潜水)
7.低或零维护
8.FDA、NSF食品级，WRAS认证
9.智能控制调速
2.可长时间连接24小时工作
3.高性能的ECM无刷电机，长寿命20000小时
4.电机优化设计，低功率，低启动电压12V
5.无噪音的石墨轴承
6.防水等级：IP68 (B10可订制潜水)
7.低或零维护
8.FDA、NSF食品级，WRAS认证
9.智能控制调速
无刷离心泵专业设计用于常用的，商业的和工业的各种运用，水泵循环运用的理想选择。可以用于纯净水，海水和其他各类与水泵材料相兼容的与水粘度相似的液体
无刷直流水泵更多应用：
液冷超充桩
储能
基因测序仪 净饮机，热饮机
饮水机，自动贩卖机
汽车空调系统，空调排水
冷水机，冷却循环系统
3D激光打印机冷却，电池冷却系统
热泵热水器水箱水循环
净化加湿器
注意事项：
1. 禁止正负极反接（特殊定制除外）
2. 如有掉落或剧烈振动，请勿使用
3. 禁止使用含杂质或磁性微粒的液体
4. 液体温度不能高于80°C （高温型号除外）
5. 禁止使用酸性或碱性液体（特殊定制除外）
■ 技术指标
|
1 |
最大流量 |
9L/MIN 12L/MIN |
|
2 |
最大扬程 |
5 M 8 M |
|
3 |
额定电压 |
12V / 24V |
|
4 |
叶轮类型 |
封闭式叶轮 |
|
5 |
电机类型 |
无刷直流电机 |
|
6 |
液体温度 |
0-100°C |
|
7 |
水泵原理 |
离心泵 |
|
8 |
环境温度 |
-40~40°C |
|
9 |
介质 |
纯水 防冻液 其他 |
|
10 |
防水等级 |
IP68 |
|
11 |
使用场所 |
室内室外 |
|
12 |
工作电压范围 |
6~18V or 12~28V |
|
13 |
功率 |
15.6~31.2W |
|
14 |
噪音 |
< 35dB |
|
15 |
寿命 |
20000 Hours |
|
16 |
工作方式 |
连续 |
|
17 |
进水口外径 |
14.7 mm |
|
18 |
出水口外径 |
9mm |
|
19 |
尺寸 |
84.9x46.8x62.41 mm |
|
20 |
供电方式 |
直流电源，电池，太阳能 |
|
21 |
保护功能 |
堵转保护，极性保护，可定制：过流保护，过压保护，空转保护 |
|
22 |
附注 |
禁止空转，无自吸功能 |
■ 参数
| 型号 | 产品编号 | 最大流量 (L/Min) | 电压 (VDC) |
额定电流 (A) |
最大扬程(M) | 功率 (W) |
| TL-B10-E | TL-B10-E12-0905 | 9 | 12 | 1.38 | 5 | 16.6 |
| TL-B10-E24-0905 | 9 | 24 | 0.65 | 5 | 15.6 | |
| TL-B10-E24-1208 | 12 | 24 | 1.3 | 8 | 31.2 | |
| 定制：1. PWM或/5V 速度控制 2./FG (RPM) 信号线 | ||||||

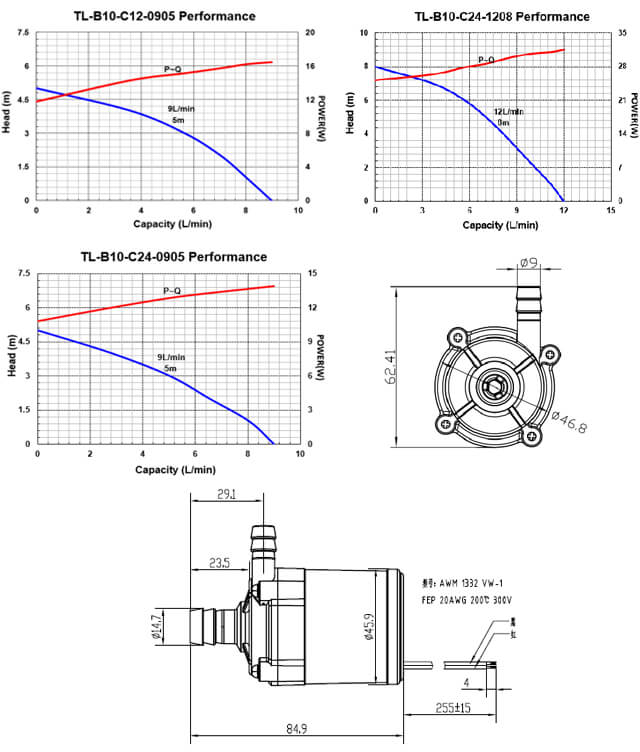

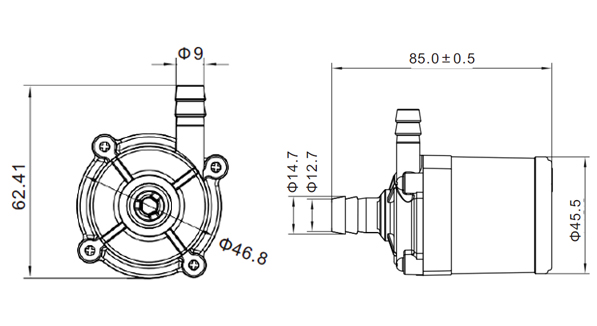

■ 曲线及尺寸
