■ 概观

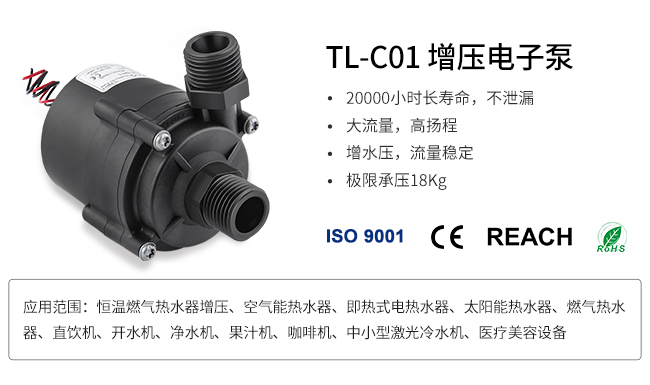

TL-C 系列是微型无刷直流磁驱离心泵，此系列的水泵设计结构紧凑，轻便且非常的静音。 包含无泄漏的静态密封，宽范围操作电压，性能稳定，长寿命，食品级材料，耐高温等多个特点。
微型无刷离心泵特点
1. 微型无刷离心泵具备三相无刷电机，高性能，低功耗，长寿命，多功能控制，低功率启动
2.先进的磁力驱动技术，可实现静密封，无渗漏。
3.水泵如此好的可靠性来自于它的特殊设计，只有一个运转部件：磁力驱动转子/叶轮在一个陶瓷轴承内旋转，因此可以延长水泵的寿命大大超出市面普通的标准
4.TOPSFLO特殊的封闭式叶轮－动态平衡，高性能，更强的压力，更稳定的流量，更顺畅的低噪音操作。
5.先进的三相电机。
6.保护功能：如叶轮堵转保护，过压保护，过流保护，空转保护（可定制）等。
7.可定制功能：可实现PWM调速，模拟信号(0~5V)调速，FG信号线，PV太阳能功能，S潜水（水温低于50°C）可以实现对扬程和流量调节。
8.增⽔压，流量更稳定：采⽤⾼效能电机和转⼦设计，⽔损失⼩，流量扬程⼤，能效更⾼
9.⽆泄漏，更放⼼：静密封设计，⽇本进⼝PPE，严格测试
10.静⾳体验：40dB(A)，采⽤静⾳设计
11.直流⽆刷电机，效率⾼、温升低、稳定可靠、30,000⼩时⻓寿命
微型无刷离心泵运用
无刷离心泵专业设计用于常用的，商业的和工业的各种运用，水泵循环运用是理想选择。可以用于纯净水，海水和其他各类与水泵材料相兼容的与水粘度相似的液体
更多应用：
• 医疗：体外诊断仪器、生化分析、医疗美容、氢氧机、医疗美容理疗设备、医学培养箱、基因检测设备、冷却系统、病人温度管理医疗设备、激光治疗冷却
• 物理/化学分析：恒温器, 纯水设备, 不同类型的分析仪
• 照片：自动胶片显影机，X-ray 胶片显影机
• 半导体：半导体冷却系统
• 太阳能系统：电热水器，太阳能电池集热器
注意事项
1.使用前请确认所用场所的条件是否符合使用范围和性能要求.
2.水泵如有落入水或其它液体中,在不能确定泵内定子部分是否还有残留液体时请勿使用.
3.严禁使用带有杂质或导磁性颗粒的液体.
4.严禁在太阳底下爆晒使用.
5.严禁接入交流电压或者大于30V的直流电压，严禁反接正负极.
微型无刷离心泵特点
1. 微型无刷离心泵具备三相无刷电机，高性能，低功耗，长寿命，多功能控制，低功率启动
2.先进的磁力驱动技术，可实现静密封，无渗漏。
3.水泵如此好的可靠性来自于它的特殊设计，只有一个运转部件：磁力驱动转子/叶轮在一个陶瓷轴承内旋转，因此可以延长水泵的寿命大大超出市面普通的标准
4.TOPSFLO特殊的封闭式叶轮－动态平衡，高性能，更强的压力，更稳定的流量，更顺畅的低噪音操作。
5.先进的三相电机。
6.保护功能：如叶轮堵转保护，过压保护，过流保护，空转保护（可定制）等。
7.可定制功能：可实现PWM调速，模拟信号(0~5V)调速，FG信号线，PV太阳能功能，S潜水（水温低于50°C）可以实现对扬程和流量调节。
8.增⽔压，流量更稳定：采⽤⾼效能电机和转⼦设计，⽔损失⼩，流量扬程⼤，能效更⾼
9.⽆泄漏，更放⼼：静密封设计，⽇本进⼝PPE，严格测试
10.静⾳体验：40dB(A)，采⽤静⾳设计
11.直流⽆刷电机，效率⾼、温升低、稳定可靠、30,000⼩时⻓寿命
微型无刷离心泵运用
无刷离心泵专业设计用于常用的，商业的和工业的各种运用，水泵循环运用是理想选择。可以用于纯净水，海水和其他各类与水泵材料相兼容的与水粘度相似的液体
更多应用：
• 医疗：体外诊断仪器、生化分析、医疗美容、氢氧机、医疗美容理疗设备、医学培养箱、基因检测设备、冷却系统、病人温度管理医疗设备、激光治疗冷却
• 物理/化学分析：恒温器, 纯水设备, 不同类型的分析仪
• 照片：自动胶片显影机，X-ray 胶片显影机
• 半导体：半导体冷却系统
• 太阳能系统：电热水器，太阳能电池集热器
注意事项
1.使用前请确认所用场所的条件是否符合使用范围和性能要求.
2.水泵如有落入水或其它液体中,在不能确定泵内定子部分是否还有残留液体时请勿使用.
3.严禁使用带有杂质或导磁性颗粒的液体.
4.严禁在太阳底下爆晒使用.
5.严禁接入交流电压或者大于30V的直流电压，严禁反接正负极.
■ 技术指标
| 电机类型 | 无刷直流电机 |
| 食品级 | 是 |
| 环境温度 | -40～40℃ |
| 液体温度 | -40~75℃ |
| 介质 | 纯水，防冻液，其他 |
| 工作电压范围 | 12V：6~18V 24V：12~28V |
| 最大系统压力 | 1.8MPa |
| 噪音 | 40dB(A) |
| 寿命 | 20000小时 |
| 防护等级 | IP68 |
| 进水口外径 | 14.3mm |
| 出水口外径 | 8.3mm |
| 材质 | 泵头/泵身/泵腔/叶轮：日本PPE 密封圈：EPDM 轴：精密陶瓷 轴套：石墨 |
| 工作模式 | 连续工作或间断工作 |
| 供电方式 | 直流电源，电池，太阳能 |
| 保护功能 | 堵转保护、过电流保护、过电压保护、空转保护(可定制) |
| 附注 | 禁止空转，无自吸功能 |
■ 参数
| 型号 | 产品编号 | 最大流量 (L/Min) | 电压 (VDC) |
额定电流 (A) |
最大扬程(M) | 功率 (W) |
| TL-C01-F | TL-C01-F24-1112 | 11 | 24 | 1.12 | 12 | 27 |
| 定制：1. PWM或/5V 速度控制 2./FG (RPM) 信号线 3./S潜水款，液体温度低于50°C | ||||||

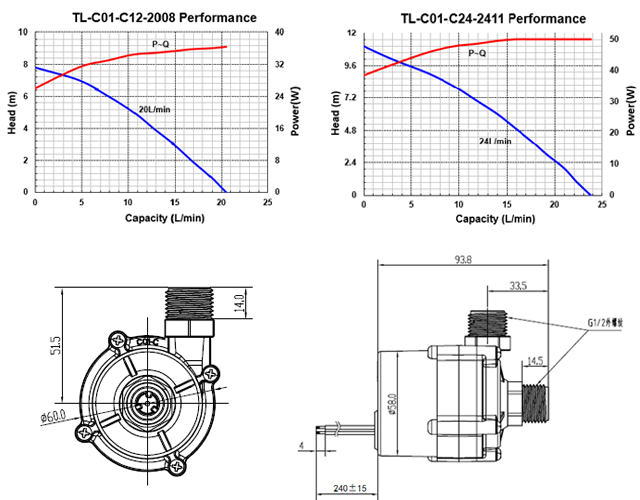

■ 曲线及尺寸
.jpg)
.jpg)
.jpg)
