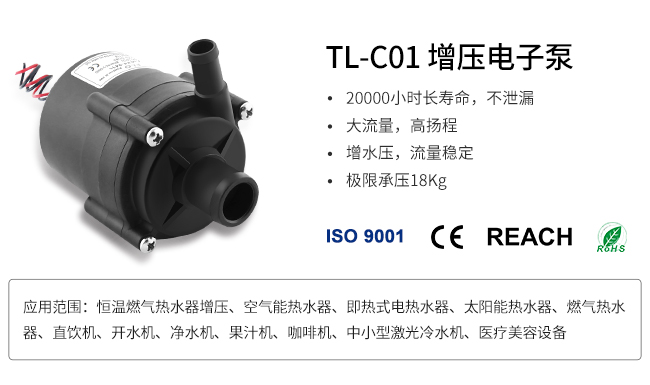

TL-C01-B

  • 最大流量: 20L/MIN 24L/MIN
  • 最大扬程: 8M ,11M
  • 额定电压: 12V / 24V
  • 叶轮类型: 封闭式叶轮
  • 电机: 无刷直流电机

我们在这里帮助:

简单的方法来获得你所需要的答案.

  (※ 单击此按钮可查询)
  • 微型磁力驱动水泵
■ 概观

TL-C 系列是微型无刷直流磁驱离心泵,此系列的水泵设计结构紧凑,轻便且非常的静音。 包含无泄漏的静态密封,宽范围操作电压,性能稳定,长寿命,食品级材料,耐高温等多个特点。

特点

1. 微型无刷离心泵具备三相无刷电机,高效,低功耗,长寿命,多功能控制,低功率启动等特点
2.先进的磁驱技术,转子泵腔和轴完全与其他部件密封隔离,永无泄漏
3.水泵如此好的可靠性来自于它的独特设计,只有一个运转部件:磁力驱动转子/叶轮在一个陶瓷轴承内旋转,因此可以延长水泵的寿命大大超出市面普通的标准
4.TOPSFLO独特的封闭式叶轮-动态平衡,更高效,更强的压力,更稳定的流量,更顺畅的低噪音操作。
5.先进的三相电机可实现PWM调速,模拟信号(0~5V)调速,电位器手动调速,可以实现对扬程和流量调节。
6.先进的三相电机同时还具备各类良好的保护功能,如叶轮卡死保护/堵转保护,过压保护,过载保护,过流保护,极性保护(可选的),空转保护等。


定义

空转保护(可定制功能)
当驱动电路检测泵腔内无或只有少量液体,泵会自动停止工作免于受损;通过手动断开并重新连接电源后,水泵将重启。

过压保护
当电压高于28V时,水泵会自动保护并断开电源,当电压低于28V时,水泵将自动重启。

过载保护
当电流上升超过额定电流时,如有杂物堵塞叶轮,水泵将自动停止工作,电流下降后又将重新启动。

运用
无刷离心泵专业设计用于常用的,商业的和工业的各种运用,水泵循环运用是最理想选择。可以用于纯净水,海水和其他各类与水泵材料相兼容的与水粘度相似的液体

更多应用:
1.热水器再循环
2.家用空气能热水器
3.空调通风系统循环器
4.无水箱智能马桶冲水
5.仪器、设备循环制冷
6.智能马桶
7.燃气锅炉
8.碳酸饮料机
9.壁挂太阳能热水器
10.工程分离式热水器
11.承压式水箱专用
12.承压管道专用泵
13.LED冷却、半导体制冷
14.室外浴缸及其他需要增压设备
15.空气能直流水泵
 空气源热泵
 空气能(源)热泵
 空气能蒸发器泵
 电取暖器泵
 煤改电采暖设备泵
 储热式电采暖炉泵
 清洁取暖通风空调泵
 新能源采暖泵
 煤改清洁能源采暖空调泵



注意事项
1.禁止空转
2.禁止正负极反接(特殊定制除外)
3.如有掉落或剧烈振动,请勿使用
4.禁止使用含杂质或磁性微粒的液体
液体温度不能高于90°C (高温型号除外)
■ 技术指标

1 最大流量 20L/MIN 24L/MIN
2 最大扬程 8M ,11M
3 额定电压 12V / 24V
4 叶轮类型 封闭式叶轮
5 电机类型 三相电机
6 食品级(是/否)
7 液体温度 0-100°C
8 水泵原理 离心泵
9 环境温度 -10-50°C
10 介质 纯净水
11 防水等级 IP42
12 使用场所 室内或室外
13 工作电压范围 6~16V or 12~28V
14 功率 25W,53W
15 1米噪音 45dB /Max
16 寿命 20000 小时
17 工作方式 连续
18 进水口外径 19.5 mm
19 出水口外径 10 mm
20 尺寸 85.3x58x83.8 mm
21 供电方式 DC power supply, battery, solar powered
22 保护功能 堵转保护,过压保护,过载保护,过流保护
23 流量调节 (可以定制功能) PWM, 0~5V speed control
24 Remarks 附注 禁止空转,无自吸功能
■ 参数
型号 产品编号 最大流量(L/Min) 电压(VDC) 电流 (A) 最大扬程(M) 功率(W)
TL-C01-B TL-C01-B12-1908 19 12V 3 8 36
TL-C01-B24-2211 22 24V 2 11 48
  注:可定制功能:FG信号线,5V调速,PWM占空比调速,PV太阳能功能,S 潜水(水温低于50℃)

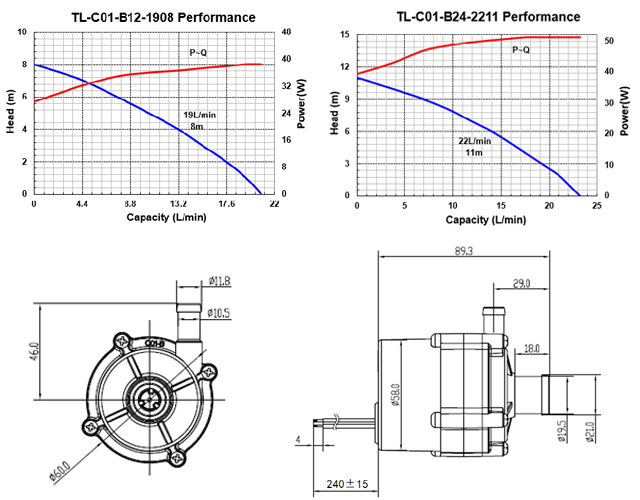

■ 曲线及尺寸
