■ 概观
隔膜泵原理: 安装在偏心曲轴上的弹性膜片在电机的带动下，上下往复,使得腔体发生形
变隔膜原理，实现介质的抽入和排出。泵在转移，疏散及压缩介质的过程无油。
TOPSFLO TM30A系列膜片泵可用作压力泵，真空泵，压力真空两用泵。 产品结构设计&先进工艺同国外KNF,Parker 大品牌, 整体设计合理,紧凑,高性能低功耗，低噪音低振动，长寿命，免维护。泵可以任何方向安装，TM30B-D系列参数可达130Kpa, -65kpa,4L/min.
特点
产品命名
型号系列
电机类型
P:Pressure压力 V: vacuum真空
D电机-高性能空心杯无刷，寿命15000小时,控制器外带
（说明：其他寿命的电机可选：A电机-3000小时高性能有刷；B电机-1500小时普通有刷；C电机-15000小时空心杯无刷； H电机-10000小时无刷）
运用：
TOPSFLO 微型DC膜片泵运用广泛，对许多行业运用泵匹配方面有丰富的经验，几个典型运用如下：
气体采样分析
数码喷印设备
气压按摩，芳香喷雾
实验室设备
工业应用，环境/气体检测
医疗呼吸监护仪，生化仪，负压治疗仪
血液透析仪
除了以上的应用外，我们还在其他许多领域有丰富的经验。 请联系我们探讨您的特殊需求。
变隔膜原理，实现介质的抽入和排出。泵在转移，疏散及压缩介质的过程无油。
TOPSFLO TM30A系列膜片泵可用作压力泵，真空泵，压力真空两用泵。 产品结构设计&先进工艺同国外KNF,Parker 大品牌, 整体设计合理,紧凑,高性能低功耗，低噪音低振动，长寿命，免维护。泵可以任何方向安装，TM30B-D系列参数可达130Kpa, -65kpa,4L/min.
特点
1. 设计紧凑，体积小，高性能 .
2. 采用双滚珠进口轴承,更静音，更耐磨；
3. 寿命长：自主开发设计高性能电机，品质优越有刷寿命可达3000 小时,空心杯无刷长达15000小时。
4. 无油介质环保放心
5. 采用金属平衡块,产品平衡性能好,振动小.
6. 专利的膜片结构，并且采用进口橡胶材料,纯度高耐磨性能好,使用寿命长，免维护。
7. 气密性好：结构合理，创新设计的膜片&阀片，配置的泵头&完备密封体系，泵整体的气密达到优越水平。
8. 根据您的运用需求提供匹配选择：我们有不同寿命的电机，不同电压配置，不同材料可选(EPDM, PTFE 膜片, EPDM,FPM,FFPM阀片可选，有很强的抗化学耐腐蚀性能，根据您的实际运用，我们会相应推荐匹配度高，性价比高的选择。
2. 采用双滚珠进口轴承,更静音，更耐磨；
3. 寿命长：自主开发设计高性能电机，品质优越有刷寿命可达3000 小时,空心杯无刷长达15000小时。
4. 无油介质环保放心
5. 采用金属平衡块,产品平衡性能好,振动小.
6. 专利的膜片结构，并且采用进口橡胶材料,纯度高耐磨性能好,使用寿命长，免维护。
7. 气密性好：结构合理，创新设计的膜片&阀片，配置的泵头&完备密封体系，泵整体的气密达到优越水平。
8. 根据您的运用需求提供匹配选择：我们有不同寿命的电机，不同电压配置，不同材料可选(EPDM, PTFE 膜片, EPDM,FPM,FFPM阀片可选，有很强的抗化学耐腐蚀性能，根据您的实际运用，我们会相应推荐匹配度高，性价比高的选择。
产品命名
型号系列
电机类型
P:Pressure压力 V: vacuum真空
D电机-高性能空心杯无刷，寿命15000小时,控制器外带
（说明：其他寿命的电机可选：A电机-3000小时高性能有刷；B电机-1500小时普通有刷；C电机-15000小时空心杯无刷； H电机-10000小时无刷）
运用：
TOPSFLO 微型DC膜片泵运用广泛，对许多行业运用泵匹配方面有丰富的经验，几个典型运用如下：
气体采样分析
数码喷印设备
气压按摩，芳香喷雾
实验室设备
工业应用，环境/气体检测
医疗呼吸监护仪，生化仪，负压治疗仪
血液透析仪
除了以上的应用外，我们还在其他许多领域有丰富的经验。 请联系我们探讨您的特殊需求。
■ 技术指标
| 电机种类 | 无刷DC电机 |
| 最大流量 | 4L/min |
| 最大压力&真空 | +130Kpa, -65Kpa |
| 理想使用寿命 | 15000小时 |
| 电压 | 6V/12V /24V |
| 功能 | 可空转，可自吸 |
| 泵类型 | 膜片泵 |
| 环境温度 | 41 to 158 F(5 to 70C) |
| 使用场所 | 室内 |
| 介质 | 绝大多数气体 |
| 进气口 | OD 4.8mm/ID 2.6mm |
| 出气口 | OD 4.8mm/ID 2.6mm |
| 建议软管: | ID 4.0mm |
| 尺寸 | 80mm*31mm*58mm |
| 重量 | 240 g |
| 材料 | 泵头 尼龙 膜片 EPDM / PTFE 阀片 EPDM / FPM / FFPM |
■ 参数
| 型号 | 压力泵 | 真空泵 | 额定电压 | 空载电流 | 最大压力 | 最大真空 | 最大流量 |
| (产品编号) | (产品编号) | (Vdc) | (A) | (KPa) | (KPa) | (L/min) | |
| TM30B-D | TM30B-D12-P13004 | TM30B-D12-V6504 | 12 / 24 | 0.24/0.15 | 130 | -64 | 4 |

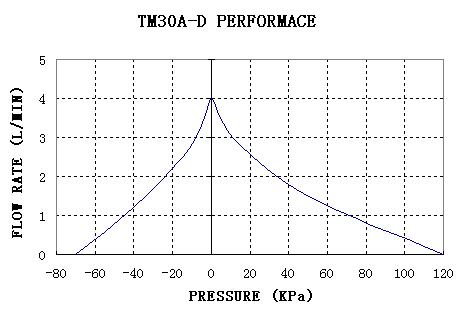

■ 曲线及尺寸

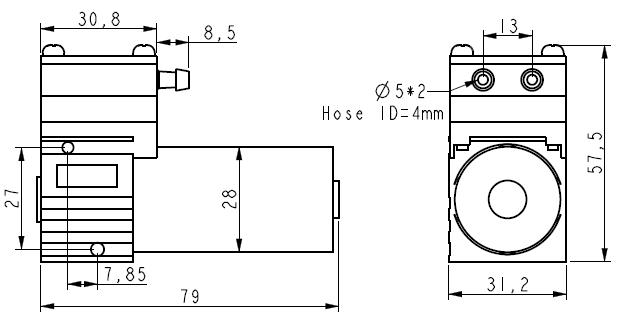

Dimension:
.jpg)
.jpg)
