■ 概观
优势
●超紧凑设计，体积小，重量轻，节省安装空间
●涉水材料符合 NSF169、LFGB、FDA标准，直接接触食品安全
●低脉动，水流更平稳
●维修方便，工作可靠
●高压力、低损耗
应用条件
● 环境温度：-25℃~70℃（冷冻除外）
● 液体温度：0℃~80℃
● 工作模式：间断工作
● 电压范围：12V泵为9-15V，24V泵为18-28V
■ 技术指标
| 品牌 | TOPSFLO、多浦乐泵业 |
| 产品类型 | 齿轮泵 |
| 型号 | TG01-A12-B01-0204 |
| 电机类型 /驱动方式 | 有刷电机 |
| 最大压力 | 4 bar |
| 最大流量 | 2.5L/Min |
| 长期承压/极限承压 | 0.25MPa/0.4MPa |
| 输入电压 | 24VDC |
| 操作电压范围 | 24V:18~28VDC |
| 工作方式 | 间断 |
| 重量 | 270g |
| 材料 | 齿轮:塑胶；油封:FKM/HNBR；中心轴/垫片:SUS304 ；密封圈:EPDM、硅胶 |
| 密封类型 | 油封 |
| 寿命 | 1000H |
| 认证 | NSF, FDA, LFGB, CE,RoHS,REACH |
| 最大转速 | 4400RPM |
| 液体类型 | 水、牛奶、饮料 |
| 液体温度 | 0- 80 °C |
| 噪音值 | <62 (dBA/1M) |
| 使用环境要求 | 清洁 |
| 存储环境要求 | 温度：-30℃~70℃ 湿度：60%RH |
| 工作环境要求 | 温度：-25℃~70℃ 湿度：60%RH |
| 介质温度要求 | 温度：0℃~80℃ |
| 电机绝缘电阻/耐压 | AC600V/1mA/1S |
| 工作温度 | ＜70℃ |
| 使用建议 | 在输送液体进入泵之前建议加过滤装置，避免液体内直径大于10um固体颗粒进入泵内，影响齿轮使用寿命。 |
■ 参数
| 型号 | 额定电压 (VDC) |
空载电流 (A) |
最大负载电流 (A) |
压力 (Bar) |
流量 (L/min) |
自吸高度 (M) |
电机类型 |
| TG01-A12-B01-0204 | 12 | 0.9 | 2.0 | 4 | 2.5 | 0.7 | 直流有刷 |
| TG01-A24-B01-0204 | 24 | 0.6 | 1.2 | 4 | 2.5 | 0.7 | 直流有刷 |

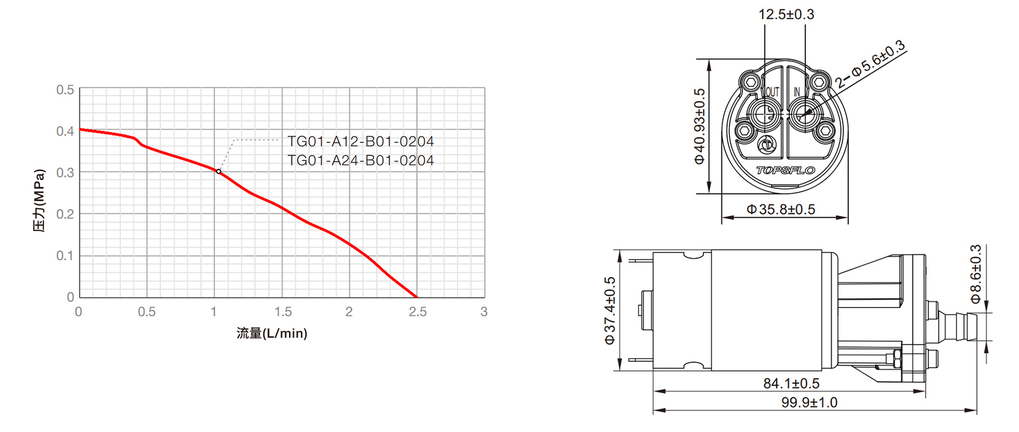

■ 曲线及尺寸
