■ 概观

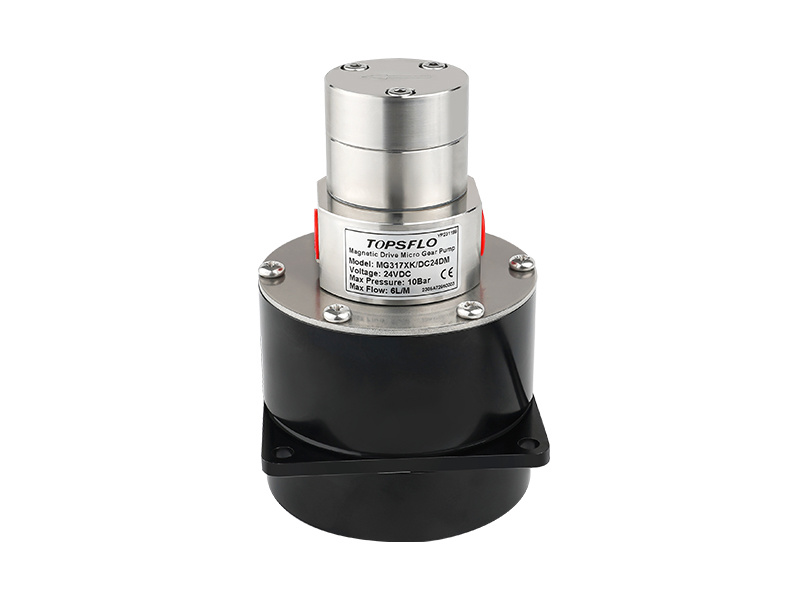

TMG 系列重载磁力齿轮泵专为高应力负载工况研发，流量6000mL/min，可顺畅输送水、冷却液、酸碱液体、有机溶剂、油类等介质，即便长期高强度作业仍拥有长久使用寿命；设备加装辅助轴承，优化磁力联轴器负载上限，锻造泵体支持多种管路连接方案，可按需选配硬化齿轮适配极端严苛工况，兼容 BLDC、DC 两款驱动电机，可选内置压力释放阀实现过压防护，配套无刷直流电机自带限流、过热保护，IP67 防护等级保障设备在恶劣环境稳定运行，TMG 全系列取得欧盟 CE、RoHS 认证，工厂通过 ISO9001:2015 质量管理认证。MG系列微型磁力齿轮泵仅采用O型圈静密封，从根源规避动密封失效渗漏问题，搭配改性加强 PEEK 齿轮轴承、高精度陶瓷轴、一体注塑齿轮与品牌自主专利特种齿型，耐磨性能与整机使用寿命表现优异；产品具备高压稳定、流量无脉动、耐磨防腐、自吸力强、可短时干运转等多重优势，核心结构均为自研专利；适配绝大多数溶剂、酸碱、有机卤化物、碳氢、有机氮化物与各类无机腐蚀试剂，是小流量、高压工况输送腐蚀性、磨损性、高温液体的优选设备。
应用领域：一体式充电桩、分体式充电桩
应用领域：一体式充电桩、分体式充电桩
■ 技术指标
| 品牌 | TOPSFLO、多浦乐泵业 |
| 产品类型 | 磁力驱动齿轮泵 |
| 型号 | TMG317XK/DC24DM |
| 电机类型 | 直流无刷电机 |
| 最大压力 | 8 bar |
| 最大流量 | 6L/Min |
| 输入电压 | 24VDC |
| 操作电压范围 | 24V:18~28VDC |
| 工作方式 | 连续 |
| 重量 | 1950g±5% |
| 材料 | 主体:不锈钢 316L、齿轮:PEEK、密封圈:PTFE、轴:不锈钢 304 |
| 寿命 | ＞20000H |
| 认证 | RoHS |
| 防护等级 | IP67 |
| 工作温升 | ＜95K |
| 使用环境要求 | 清洁 |
| 工作环境要求 | 温度:-35℃~55℃,湿度:＜80%RH |
| 介质温度要求 | 温度:-40℃~85℃ |
| 电机绝缘电阻/耐压 | AC600V/1mA/1S |
| 电机绝缘等级 | Class F |
| 过电压保护 | 输入电压超过28.7±0.5V，且持续时间超过100毫秒，泵停机；当输入电压低于28±0.5V，且持续时间超过100毫秒，泵恢复工作。停机时发送故障信号，电压恢复后解除。 |
| 欠压保护 | 输入电压低于11.5±0.5V，且持续时间超过100毫秒，泵停机；当输入电压高于11.9±0.5V，且持续时间超过100毫秒，泵恢复工作。停机时发送故障信号，电压恢复后解除。 |
| 过电流保护 | 检测泵相电流值，如果大于25A，且时间超过20毫秒，水泵立即停机，并输出故障信号，需重新上电才能解除。 |
| 堵转保护 | 检测泵转速，当转速值低于300r/min，且时间超过1秒，则判定为堵转状态，泵停机，5秒后重启，重复检测10次后如仍然是堵转则停机不再重启，并输出故障信号，需重新上电才能解除。 |
| 过温保护 | PCB温度超过110℃，时间超过2s，泵降速至60%运转。温度低于100℃，时间超过2秒，恢复正常运行。 PCB温度超过120℃，时间超过2秒，泵关机。温度低于110℃，恢复（降级）运行。降级运行时发送故障信号，温度恢复后解除。 |
| 极性保护 | 直流30V内，电源线正负极接反，水泵不工作，但不会产生不可恢复的故障 |
■ 参数
| 型号 | 最大扬程压力(Bar) | 最大流量范围 (ml/Min) | 功率 (W) | 电压 (V) | 进出水口尺寸 | 电机 |
| TMG317XK/DC24DM | 8 | 6000 | 150 | 24 | G1/4" | 直流无刷电机 |
|
备注： |
||||||

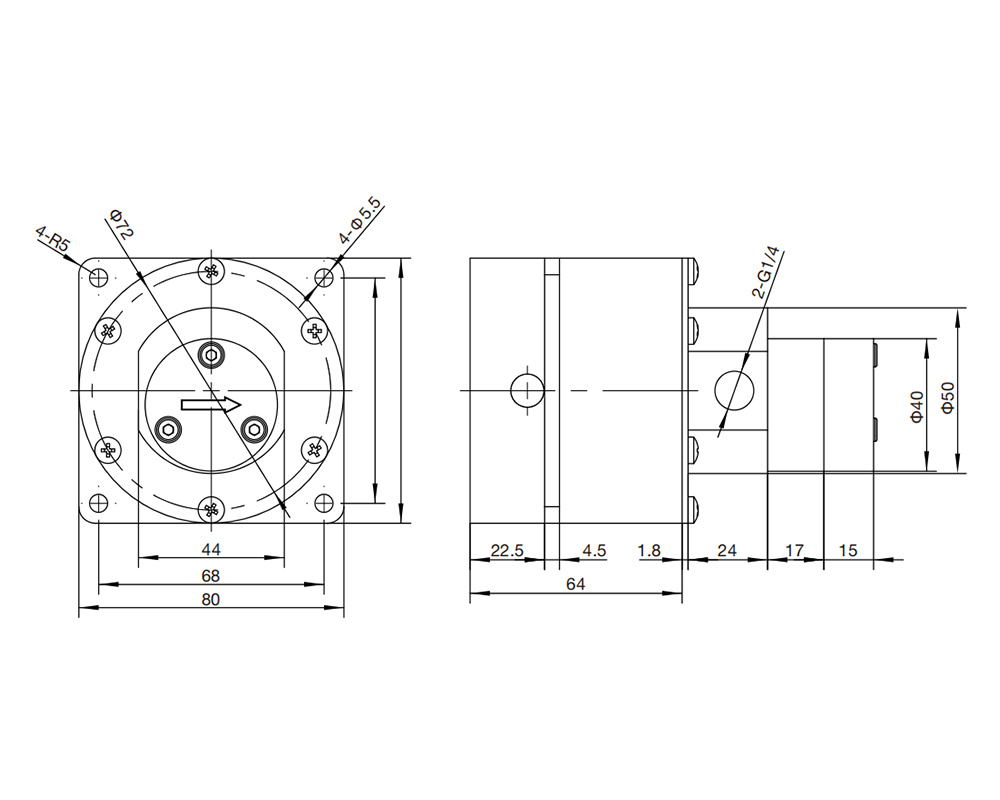

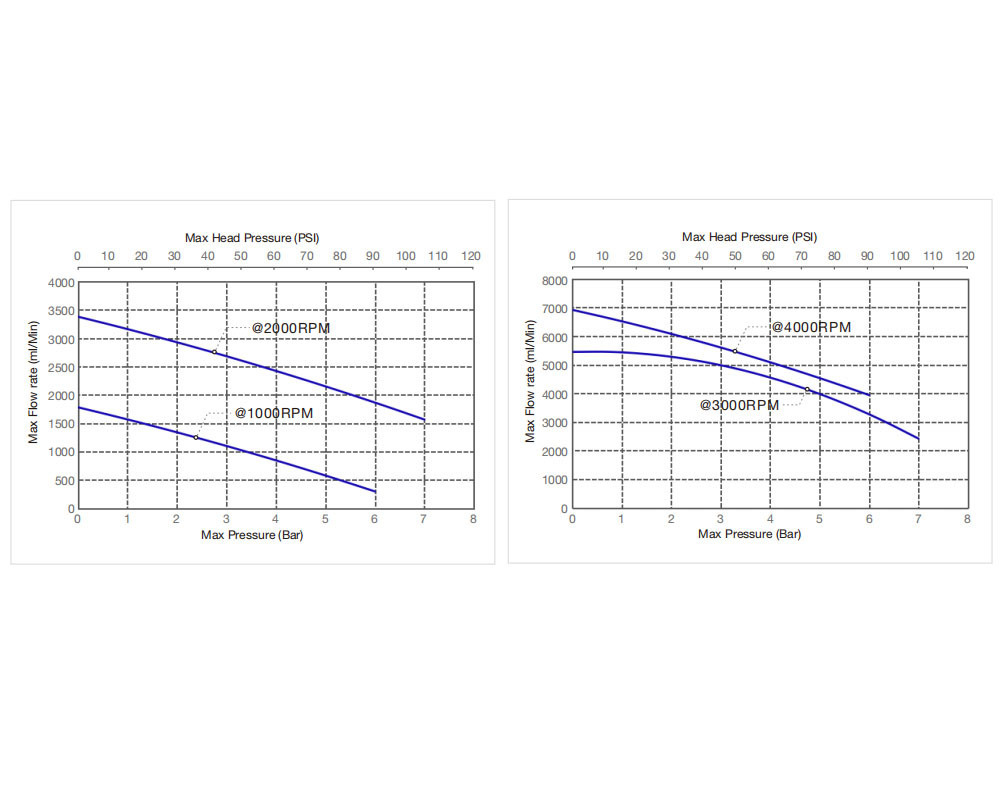

■ 曲线及尺寸
