TD5(太阳能循环泵)

  • 最大流量: 20LPM / 5.3GPM
  • 最大扬程: 4.5M/14.5'
  • 额定电压: 17V
  • 叶轮类型: Half-Closed impeller
  • 功耗: 5W 10W 15W 25W
  • 液体温度: 0-110°C

我们在这里帮助:

简单的方法来获得你所需要的答案.

  (※ 单击此按钮可查询)
  • 微型太阳能水泵
  • 太阳能泵制造商
  • 太阳能泵
■ 概观
1.可直接与太阳能板连接使用,软启动只需小于2Watt的功率
2.不同太阳能热水系统5W,10W,15W,25W功耗可选
3.食品级不锈钢太阳能热水泵,可免于铅的伤害,更安全的保证家人的健康
4.安全直流电操作,不会暴露在危险的电网电压
5.高效的ECM无刷电机,理想寿命20000小时
6. 先进的磁驱技术,静密封,永无泄漏
7. 耐高温110C(230F)和高压145psi=10bar

特点
1. 经济,强大,高效
2. 设计紧凑,易安装
3. 无铅,更安全
4. 可长时间连续工作
5. 低或零维护
6. 静音
7.各类保护功能
8. 直流电源或电池供电均可
9. 24V下最大流量25L/min

电机
无刷电机,节能高效技术,通过微处理器实现MPPT(最大效能跟踪点),可通过旋钮控制水泵转数和功耗,稳定和先进的软起动功能,非常小的启动电流,可以与PV板完美匹配。

叶轮 转子
高效且动平衡的转子,高精度的陶瓷轴承,可以非常静音的操作。


结构
与液体接触部件都是食品级不锈钢,食品级塑胶材料,密封圈,和石墨和陶瓷。非常好的可靠性和耐腐蚀性。

过压保护
当电压高于28V,水泵将自动保护并切断电源。当电压低于28V时,水泵将自动重启

过载保护
电流超过额定电流时,如叶轮被杂质卡死,水泵将自动停止工作以免受损,当电流下降后将再次重启

PV操作
对于太阳能系统循环,TD5可以直接由PV板供电。 当太阳上升时,太阳能热水板加热,同时PV板也在发电,当达到最小的启动电流时,水泵将慢慢的启动并将加热后的水输送到储水箱。非常简易的操作可以减少控制器,加热器和传感器的使用。

软起动
TD5太阳能泵有软起动功能,可以降低启动所需求的高峰电流。当太阳能板提供足够的功率时,水泵经过对齐相位,将转子调适到启动所要求的位置,然后处理器会等到电容充满足够的电,这样使得启动时只需最小的功率(小于2Watt),将失败的启动降低到最少,即使在长时间关机后,水泵也将非常可靠的启动.

极性保护
红正,黑负,如果接错,电机将自动保护不受损坏

运用
TD5太阳能泵可适用于绝大多数的循环泵运用,无需连接电网。TD5可直接与太阳能板连接,具有小尺寸,高效和极小的功率等特性。长寿命无刷电机技术给您提供一生零维修和静音的服务。此泵可非常好的用于单个家用太阳能加热系统或其他任何电力无法供给的
1.太阳能热水系统
2.空调冷却
3.风能加热器
4.热水循环
5.地暖
6.热传输运用
7.冷却系统
8.啤酒酿造
9.食品行业水传输
家用酿造热水传输
■ 技术指标
1 最大流量 20LPM / 5.3GPM
2 最大扬程 4.5M/14.5'
3 额定电压 17V
4 叶轮类型 Half-Closed impeller
5 功耗 5W 10W 15W 25W
6 液体温度 0-110°C
7 食品级(Y/N) Y
8 水泵原理 Centrifugal pump
9 电机类型 brushless DC motor
10 环境温度 -10-50°C
11 介质 Pure Water
12 防水等级 IP42
13 使用场所 Indoor
14 工作电压范围 6~24V
15 1米噪音 45dB /Max
16 寿命 20000 Hours
17 工作方式 Continuous
18 管道连接 male 1/2” BSP or male 1/2” NPT
19 最大工作压力 10bar (145Psi)
20 重量 860 g
21 供电方式 DC power supply, battery, solar powered
22 保护功能 过压保护,过载保护,过流保护,极性保护(可选)
23 附注 禁止空转,无自吸功能
■ 参数
最大流量: 20LPM / 5.3GPM
最大扬程: 4.5M/14.5'
管道连接: male ½” BSP or male ½” NPT
最大工作压力: 10bar (145Psi)
最高温度: 110°C (230° F)
低噪音: 45dB far from 1m distance
重量小于400g( 2lbs.)
电机
无刷直流电机,高效,节能
电压: 6V-24V DC (main:17V DC)
5W, 10W, 15W, 25W 功耗可选
空转保护
过载保护
过压保护
极性保护
型号 产品编号 最大流量 (L/Min) 电压(DC) 电流 (A) 最大扬程(M) 功率(W)
TD5/PV TD5/PV-A17-2504 25 17V 1.4A 4 23.8W

接触液体部件材料:
泵头 泵腔 “O”型 密封圈 叶轮 轴承 垫片
不锈钢 不锈钢 硅胶 PPE 陶瓷 石墨 陶瓷
附注:所有接触液体的材料都是食品级,耐高温110°C

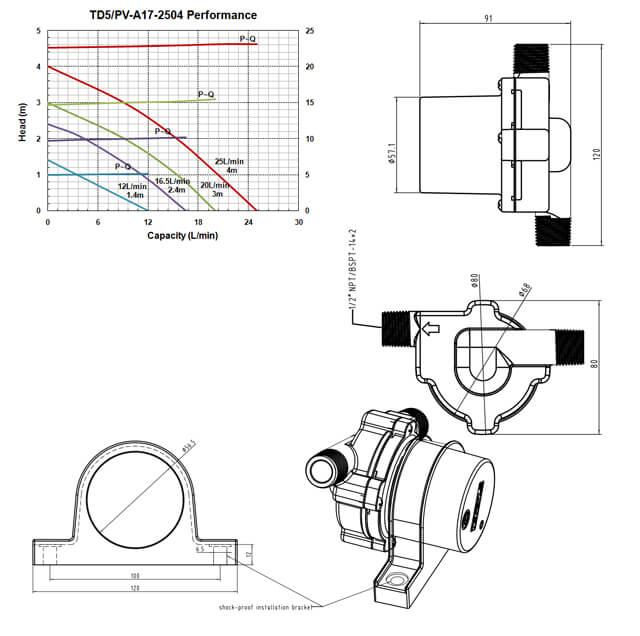

■ 曲线及尺寸

Dimension:
