■ 概观
.jpg)
TL-C 系列是微型无刷直流磁驱离心泵，此系列的水泵设计结构紧凑，轻便且非常的静音。 包含无泄漏的静态密封，宽范围操作电压，性能稳定，长寿命，食品级材料，耐高温等多个特点。
■ 水泵特点
1. 微型无刷离心泵具备三相无刷电机，高性能，低功耗，长寿命，多功能控制，低功率启动等特点
2.先进的磁力驱动技术，可实现静密封，无渗漏。
3.水泵如此好的可靠性来自于它的特殊设计，只有一个运转部件：磁力驱动转子/叶轮在一个陶瓷轴承内旋转，因此可以延长水泵的寿命大大超出市面普通的标准
4.TOPSFLO特殊的封闭式叶轮－动态平衡，更性能，更强的压力，更稳定的流量，更顺畅的低噪音操作。
5.保护功能：如叶轮堵转保护，过压保护，过流保护，空转保护（可定制）等。
6.可定制功能：可实现PWM调速，模拟信号(0~5V)调速，FG信号线，PV太阳能功能，S潜水（水温低于50°C）可以实现对扬程和流量调节。
7.增⽔压，流量更稳定：采⽤⾼效能电机和转⼦设计，⽔损失⼩，流量扬程⼤，能效更⾼
8.⽆泄漏，更放⼼：静密封设计，⽇本进⼝PPE，严格测试
9.静⾳体验：40dB(A)，采⽤静⾳设计
10.直流⽆刷电机，效率⾼、温升低、稳定可靠、20,000⼩时⻓寿命
■ 水泵运用
无刷离心泵专业设计用于常用的，商业的和工业的各种运用，水泵循环运用是理想选择。可以用于纯净水，海水和其他各类与水泵材料相兼容的与水粘度相似的液体
■ 更多应用：
1.热水器循环系统，即热式热水器，零冷水热水器
2.加热器，燃⽓锅炉，.热水器再循环
3.冷却循环系统，冷⽔机
4.碳酸饮料机，暖通空调系统
5.增压运⽤，常⽤⽔传输
6.家用空气能热水器
7.空调通风系统循环器
8.仪器、设备循环制冷
9.工程分离式热水器
10.承压式水箱专用
12.智能马桶增压
13.LED冷却、半导体制冷
14.室外浴缸及其他需要增压设备
15.空气能直流水泵
■ 注意事项
1.使用前请确认所用场所的条件是否符合使用范围和性能要求
2.水泵如有落入水或其它液体中,在不能确定泵内定子部分是否还有残留液体时请勿使用.
3.严禁使用带有杂质或导磁性颗粒的液体.
4.严禁在太阳底下爆晒使用.
5.严禁接入交流电压或者大于30V的直流电压，严禁反接正负极.
■ 技术指标
| 1 | 最大流量 | 19L/MIN 22L/MIN |
| 2 | 最大扬程 | 8M ,11M |
| 3 | 额定电压 | 12V / 24V |
| 4 | 叶轮类型 | 封闭式叶轮 |
| 5 | 电机类型 | 三相电机 |
| 6 | 食品级（是/否） | 是 |
| 7 | 液体温度 | -40~100°C |
| 8 | 水泵原理 | 离心泵 |
| 9 | 环境温度 | -40~40°C |
| 10 | 介质 | 纯净水 |
| 11 | 防水等级 | IP68 / IP52 |
| 12 | 使用场所 | 室内或室外 |
| 13 | 工作电压范围 | 6~18V or 12~28V |
| 14 | 功率 | 25W,53W |
| 15 | 1米噪音 | 40dB /Max |
| 16 | 寿命 | 20000 小时 |
| 17 | 工作方式 | 连续 |
| 18 | 进水口外径 | thread nozzles G1/2 |
| 19 | 出水口外径 | thread nozzles G1/2 |
| 20 | 尺寸 | 92.5x60x110.5mm |
| 21 | 供电方式 | 直流电源，电池，太阳能供电 |
| 22 | 保护功能 | 堵转保护，过压保护，过流保护 |
| 23 | 流量调节 | (可以定制功能) PWM调速, 0~5V, FG信号线，PV太阳能功能，S潜水（水温低于50°C） |
| 24 | Remarks 附注 | 禁止空转，无自吸功能 |
■ 参数
| 型号 | 产品编号 | 最大流量 (L/Min) | 电压 (VDC) |
额定电流 (A) |
最大扬程(M) | 功率 (W) |
| TL-C01-D | TL-C01-D12-1908 | 19 | 12 | 3.2 | 8 | 38.4 |
| TL-C01-D24-2211 | 22 | 24 | 2 | 11 | 48 | |
| 定制：1. PWM或/5V 速度控制 2./FG (RPM) 信号线 3./S潜水款，液体温度低于50°C | ||||||

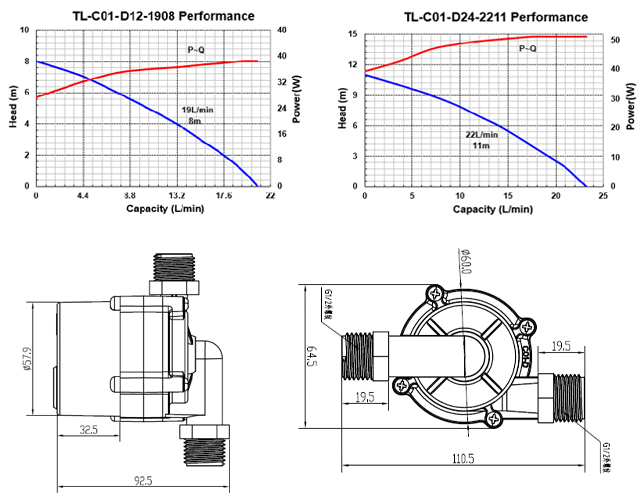

■ 曲线及尺寸
.jpg)
